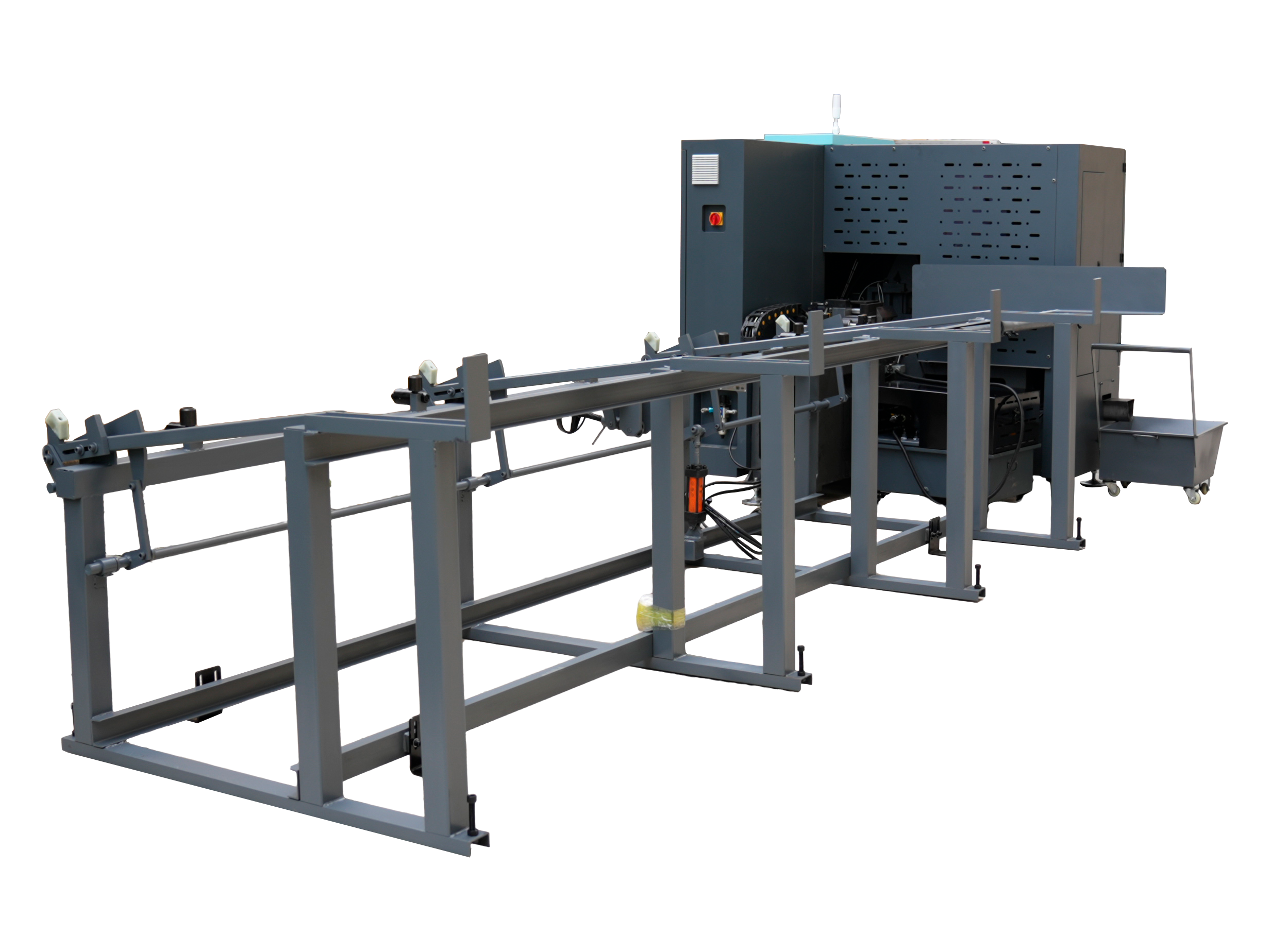

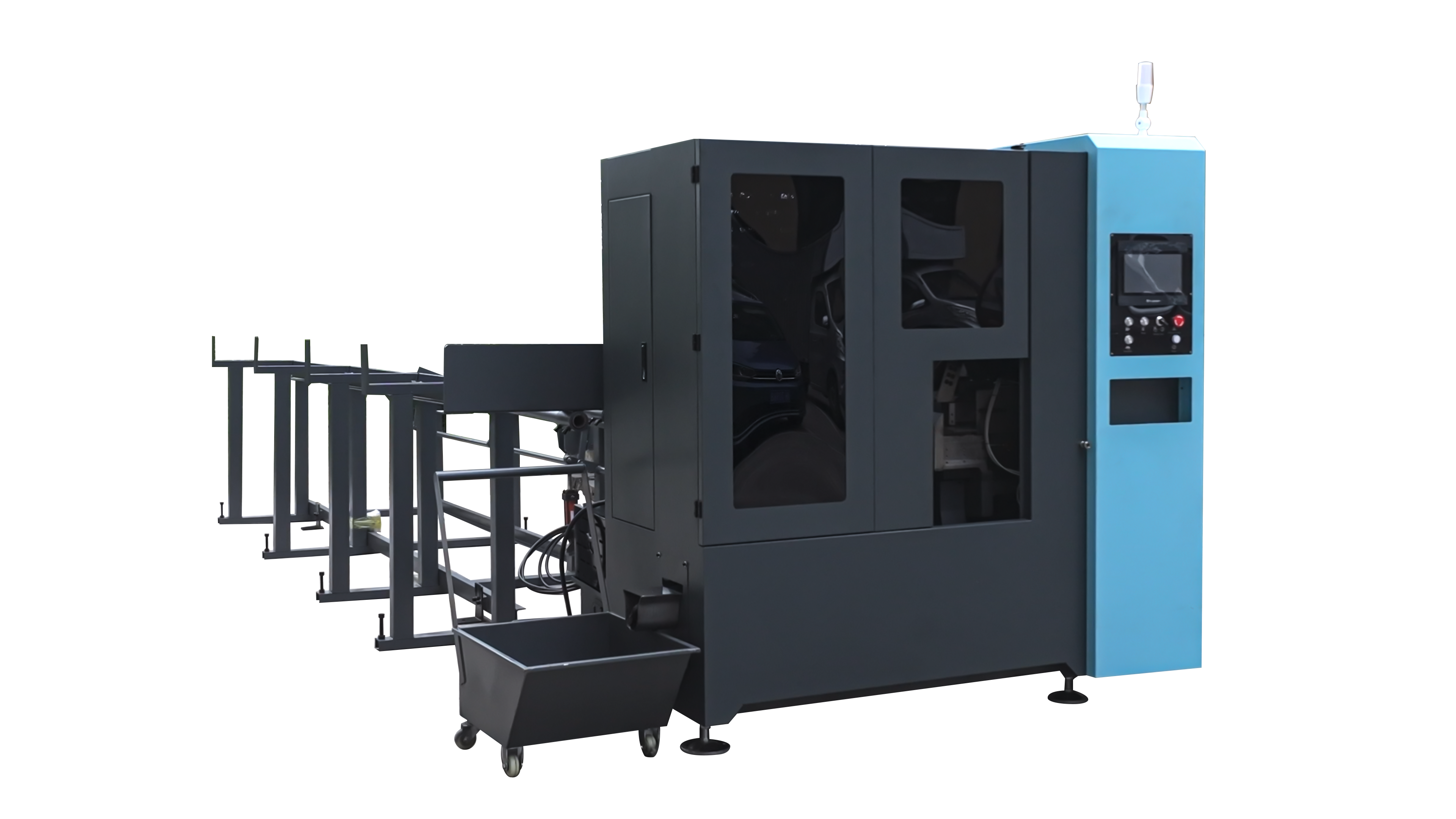

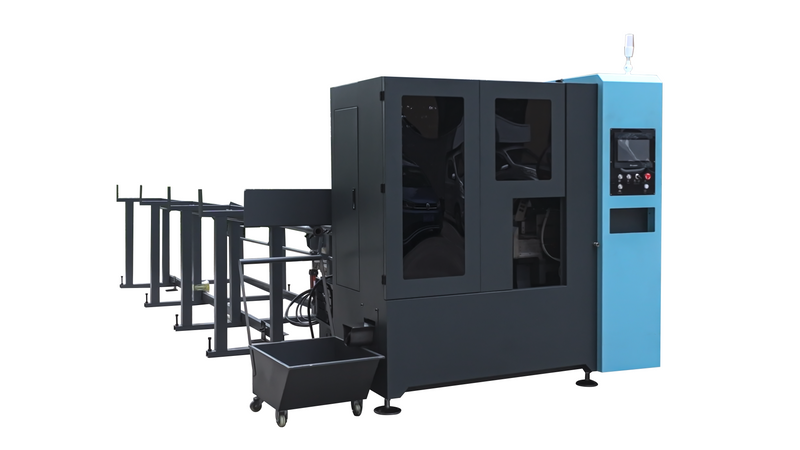

MT-75NC Резучая сталь

rughe-comy- oposobnostaph

4.1.

ПРИМАНЕ: 8 -й о -о -о -мюз, то, что я не знаю.

Введение в структуру оборудования

1. База машины: кровать лита в один кусок и подвергается искусственной обработке старения для обеспечения ее прочности, жесткости и стабильности.

2. Механизм резки: Механизм резки состоит из редуктора головки, линейной направляющей рельсы, шаричного винта и базы.

①  Коробка передач с уменьшением головы принимает высокоточные закрепленные спиральные передачи и высокоточные подшипники от ведущих отечественных и международных производителей. Он был совместно разработан нашей компанией и Чжэцзянским технологическим университетом. Общая конструкция использует анализ конечных элементов и испытания вибрации, чтобы гарантировать, что редуктор имеет сильную несущую способность и стабильную выходную мощность.  ②  Управление подачей этой системы состоит из серводвигателя, шаричного винта и роликовой линейной направляющей рельсы, обеспечивающей жесткость и точность во время процесса пилы.

3. Механизм противодействия: Он принимает встроенный механический механизм противодействия для предварительной загрузки тормозного вала, устраняя противодействие передач внутри коробки передач и уменьшая воздействие, создаваемое, когда пильная лезвица вступает в контакт с материалом, тем самым продлевая срок службы пильной лезвицы.

4. Механизм подачи: Он состоит из серводвигателя, шаричного винта и направляющей рельсы, и оснащен гидравлической вспомогательной системой подачи для обеспечения точности продукта и уменьшения сбоев, вызванных нерегулярными материалами.

5. Механизм зажима: Он принимает гидравлический метод зажима с горизонтальным и верхним зажимом, с цилиндровым давлением 5,0-7,0 МПа, обеспечивая стабильность сырья во время пилы.

6. Механизм подачи: Он состоит из гидравлических устройств материала, конвейерных роликовых столов и т.д. Механизм пробивания материала, приводимый гидравлическим цилиндром, направляет сырье, накладываемое в ряды на материально-поддерживающей раме, в систему подачи. Процесс автоматически управляется и координируется с основной машиной, устраняя необходимость ручной работы и, таким образом, ускоряя темпы производства.

7. Механизм сортировки материала: Главная машина автоматически различает готовую продукцию и материалы головы и хвоста, отделяет их и точно считает их, уменьшая интенсивность труда.

8. Электронная система управления: она принимает операционную систему, разработанную из технологии HMI на основе ПЛК, оснащенную сенсорным экраном и панелей управления. Он в основном состоит из ПЛК, сервоусиления, преобразователя частоты и различных компонентов низкого напряжения. Работа всей машины контролируется ПЛК, при этом основные операции выполняются через сенсорный экран. В то же время он имеет полный интерфейс мониторинга и сигналы о неисправности, с четким интерфейсом и простой эксплуатацией.

9. Гидравлическая система: Используя давление системы среднего до высокого давления, она включает в себя высококачественные гидравлические компоненты как из отечественных, так и из международных источников. Состоит из лопаточных насосов, двигателей масляных насосов, обратных масляных фильтров, электромагнитных клапанов, радиаторов, реле давления и многого другого, он обеспечивает стабильность оборудования.

10. Система смазки: она делится на смазку лезвища пилы и смазку механизма. Смазание пильного лезвища принимает количественное автоматическое устройство подачи масла, которое облегчает регулирование и смазку количества масла, защищает пильное лезвище от повреждения пильной доски и уменьшает износ пильного лезвища, вызванный повреждением пильной доски. Смазание механизма принимает тонкое масло количественной смазки, с регулируемыми интервалами смазки, обеспечивая достаточную и надежную смазку. Бак смазочного масла оснащен сигнализационным устройством уровня жидкости.
